無人機紅外熱像儀
- 測溫范圍：
IRDNA XM是一款專門為無人機設計的熱像儀產品，采用FLIR長波紅外非制冷熱成像相機機芯，有640×512 、336×256 、324×256三種分辨率型號可選擇，靈敏度可高達<50 mK@f/1.0，提供9 mm、13 mm、19mm、25 mm、35 mm、50 mm、60 mm、100 mm等多種選配鏡頭，均具備數字變焦功能。IRDNA XM配備高精度三軸云臺，可安裝至消費型、商用型以及軍用型飛行器使用，配合FPV接收屏可實時觀測拍攝畫面，同時支持拍照與存儲，適用于安防、光伏、輻射測量、分析和遙感勘測等領域。
標準版型號為：IRDNA XM3和IRDNA XM6。
高級測溫版型號為：IRDNA XM3R和IRDNA XM6R。
IRDNA-XM是一款專門為多旋翼無人機設計的熱像儀產品，體積小、重量輕、價格合理、易于集成，易于安裝及在飛行中使用。只需使用一個12針數據線，為熱像儀輸入5伏電源，并將模擬熱視頻輸出至您的OSD 或視頻發射器，飛行準備即已完成。
IRDNA-XM采用FLIR高品質的TAU2機芯，R級全屏測溫機芯，P級非測溫機芯； 靈敏度高，測溫范圍大，具有數字圖像增強。
IRDNA-XM通過直接PWM連接為您提供三項熱像儀功能的飛行控制，電子變倍，調色，記錄。模擬圖像實時輸出，實時存儲14位數字圖像，溫度顯示和最高溫度點自動追蹤，能更多滿足您檢測和科研的需要。
IRDNA-XM不僅為您提供熱圖像，還可提供熱數據，將熱像儀應用帶到新的高度。
機載記錄
IRDNA-XM 將14位數字圖像記錄到可移動的TF卡中，因此您不會因傳輸損耗丟失任何數據。 圖像保存到TF卡中，可通過TF卡對圖像進行檢索。
熱像儀控制
IRDNA-XM組件端口連接通過 PWM 命令為您提供了三個熱像儀控制項，您可以選擇調色盤、啟動或停止記錄、通過無線電控制器觸發熱像儀的電子變焦功能。
多種選配鏡頭
7.5—100mm多種鏡頭可供選擇，滿足您不同場景的應用需求。
使用方便
IRDNA-XM使用非常簡便。 由于所有配置均已完成，只需接通電源，飛機即可起飛。 如想深入了解IRDNA-XM的設置，請下載熱像儀控制器 GUI 并使用 USB 連接線將IRDNA-XM 連接到您的個人電腦。
安裝簡單

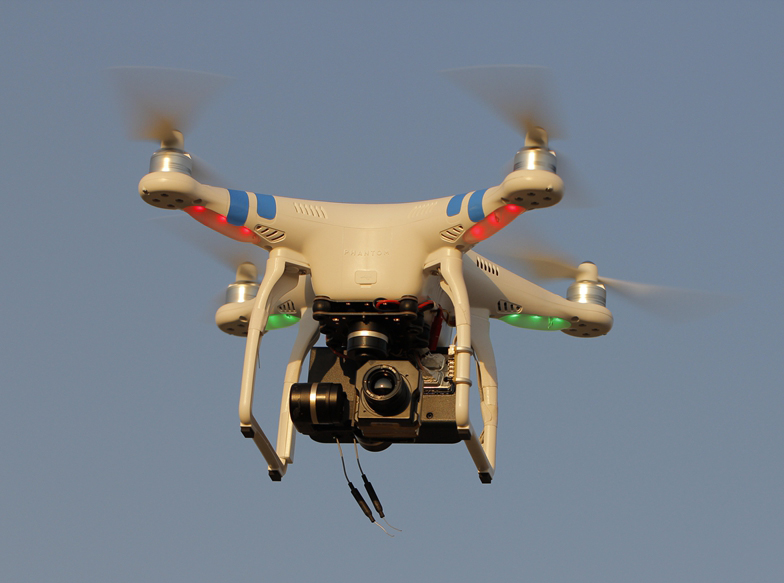

IRDNA-XM的重量很輕，因此，可安裝在任何類型的無人機上，并有眾多安裝方案可供選擇。 無論您想要采用硬安裝的方式還是想安裝在無刷式萬向架上，IRDNA-XM都能夠?qū)崿F(xiàn)。
應用
• 光伏電池板熱斑檢測 • 電力線檢查 • 搜索和救援 • 消防 • 精細農業 • 屋頂檢測 • 安防 • 變電站檢查 • 手機信號塔檢查 • 測量 • 關于您能想到的任何其它問題
|
XM3 |
XM6 | |
| 紅外探測器 | ||
| 品牌 | FLIR | |
| 探測器類型 | 氧化釩(VOx)微測輻射熱計 | |
| 波長范圍 | 7.5 - 13.5 μm | |
| 幀頻 | 9Hz | |
| 分辨率 | 324×256 | 640×512 |
| 像素大小 | 25μm | 17μm |
| 測溫性能和圖像性能 | ||
| 測溫范圍 | 高增益： -40°C ~ +160°C；低增益： -40°C ~ +550°C | |
| 測溫精度 | ±2℃或2%，取較大者 | |
| 熱靈敏度(NETD) | <50 mK | |
| 鏡頭 | 7.5 – 100 mm 多種鏡頭可選 | |
| 調焦方式 | 定焦無熱化 | |
| 清晰成像范圍 | 0.3m~∞ | |
| 發射率黑背景溫度校正 | 根據輸入發射率和背景溫度自動校正，發射率0.01~1可調 | |
| 大氣透過率校正 | 根據氣象參數自動計算大氣透過率并校正溫度 | |
| 最高溫追蹤 | 實時顯示高溫點的位置和溫度 | |
| 調色板 | 白熱、黑熱、鐵紅、彩虹等10種 | |
| 圖形輸出 | ||
| 模擬圖像 | NTSC/PAL | |
| 數字圖像 | 8位或14位 | |
| 圖像控制 | 2倍&4倍數字變焦（Tau 2 640為8倍）、極性、偽彩色或黑白、AGC、數字細節增強(DDE)、圖像優化（BPR、NUC & AGC’d視頻） | |
| 信號接口 | Camera Link（擴展總線輔助模塊），可提供獨立的 I/O控制接口，兼容RS-232（57,600 & 921,600波特），外部輸入/輸出同步，功率降低開關（關閉模擬視頻輸出） | |
| FFC持續時間 | <0.5 s | |
| 數據存儲 | ||
| 溫度數據 | RAW格式 | |
| 數字圖像 | RAW，（ 14位） | |
| 圖像存儲方式 | 序列連拍 | |
| 觸發方式 | PWM | |
| 存儲 | 可插拔TF卡，容量32G | |
| 環境參數 | ||
| 工作溫度范圍 | -40°C ~ +80°C（外部溫度） | |
| 非工作溫度范圍 | -55°C 至 +95°C | |
| 濕度 | 5 - 95%（非冷凝） | |
| 工作高度 | +12,200米 | |
| 外殼防護等級 | IP54 | |
| 沖擊 | 25G，IEC68-2-29 | |
| 振動 | 2G，IEC68-2-6 | |
| 電磁兼容 | 符合CE/FCC標準 | |
| 電源 | DC 5V-24V | |
| 功耗 | 2.0 W | |
| 尺寸 | 57.4 x 44.4 mm（包括鏡頭） | |
| 重量 | 92.1–113.4 g（視配置而定） | |
| 安裝接口 | 適配2D/3D云臺 | |
| 二次開發 | 可以擴展GPS，及osd等等功能 | |
